1、本技術規范適用于寧夏**生物質熱電有限公司1×30MW生物質熱電聯產項目上料系統電子皮帶秤設備，它包括該設備本體、輔助設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。投標人應結合本技術規范書的要求，完成投標文件的編制，保證投標文件的完整性。

2、燃料

根據市主要農林剩余物資源量及其燃料特性，本工程確定電廠燃料收集范圍以廠址50 公里半徑內為主；燃料品種以玉米秸稈為主，紅柳及林木剩余物為輔，混合燃用，比例為玉米秸稈60%，灰稈40%（質量比按紅柳枝 50 %、坑木 25%和建筑板材25%設計）。散料密度按30-300kg/m3。

3、設計運行條件

上料系統電子皮帶秤應能滿足每天24小時連續運行。設計壽命30年，質量保證期是72+24小時滿負荷試運后的18個月。

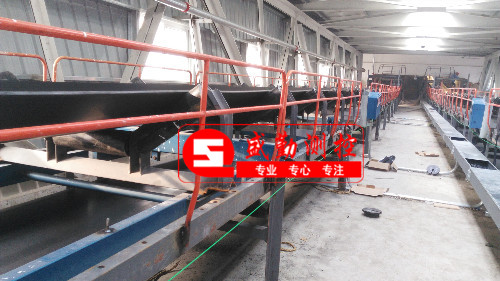

電子皮帶秤布置于棧橋內，每個棧橋內布置1臺帶式輸送機，棧橋凈高2.5m，凈寬3.9m。電子皮帶秤安裝于1號甲/乙?guī)�上，�?臺。

配套帶式輸送機規范：帶寬B=1400mm，V=1.25m/s，托輥直徑φ133mm，槽角35°，皮帶機傾角α=16°。

4、機械部分

電子皮帶秤控制精度：±0.25%，使用計量精度：±0.5% ，額定出力Q=700m3/h，燃料密度約30-300kg/m3 。

秤架應具有足夠的剛度和強度，在最大流量下?lián)隙刃∮?.5mm，以適應重載、超載的工況。托輥轉動阻力系數應小于0.02，托輥壽命大于20000h，托輥各項技術指標應符合優質品標準。稱重架具有消除橫向力的功能，具有超載限位保護功能，支點軸承選用橡膠軸承。

框架選用4托輥承重框架。表頭就地放于電子皮帶秤的一側。電子皮帶秤加掛碼校驗裝置。

5、傳感器部分

傳感器應能在本工程條件下正常工作。

傳感器應具有良好的穩定性和密封性。

傳感器應具有良好的抗側向力和超載性能及溫度補償能力。在可能的情況下，應配置冗余稱重傳感器，一個故障不能影響正常的測量功能。

傳感器應選用進口優質產品，標書中應注明傳感器生產廠家。

6、控制和電氣部分

投標方應提供皮帶秤動力、控制用的所有電氣設備，就地控制箱及就地控制箱與設備間的連接電纜均由投標方供貨，控制箱至PLC機柜電纜均由招標方負責，招標方僅提供380V/220V交流電源。投標方提供的控制箱、端子箱等應全部采用優質不銹鋼材料制作，并具有IP54的防護等級。控制柜、箱的壁厚不小于2mm。

電子皮帶秤的安裝地點至上料系統控制室約80m，投標方應確保傳輸信號的準確性。就地控制柜到設備之間的電纜由投標方提供，控制柜到控制室的電纜由招標方提供。投標方應提供信號電纜的型號、規格，招標方負責電纜敷設。
